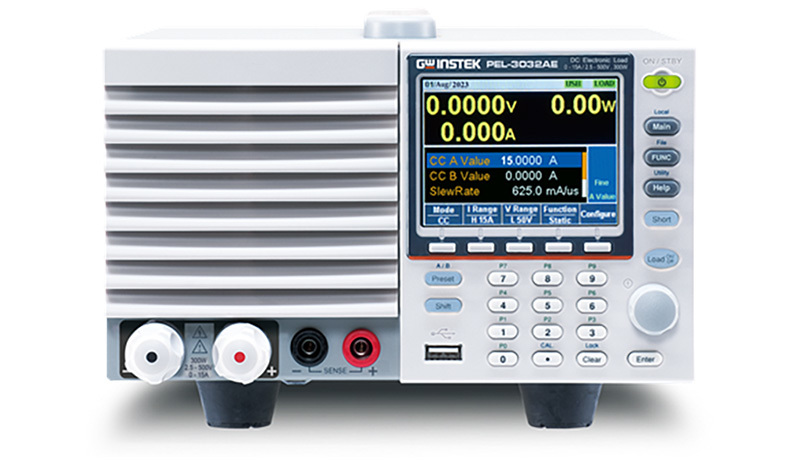

PEL-3000AE系列

固纬电子新推出了PEL-3000AE可编程单通道电子负载。该系列中，PEL-3031AE 提供300W ( 1V~150V/60A)，PEL-3032AE提供300W (2.5V~500V/15A）的负载能力。继承了PEL-3000A系列的LCD面板和操作界面，操作简单，视觉上一目了然。该款为固纬针对中低功率电子元器件、电池、移动电源和电源类产品应用需求所提供的高速且精准测量的测试机种。

PEL-3000AE系列适用于60mA以上灌电流及测量应用，包括充电器、适配器、各种电源设备和移动电源的测量应用。
PEL-3000AE提供了7种操作模式，其中4种操作模式为定电流、定电压、定电阻和定功率，其它3种操作模式为定电流+定电压、定电阻＋定电压、定功率＋定电压。用户可根据产品的测试需求选择不同的操作模式。CC模式下，电子负载根据设定电流值吸收恒定电流;CV模式下，电子负载将尝试吸收足够的电流以将源电压控制到编程值;CR模式下，电子负载将根据设定的吸收电阻值与输入电压成线性比例的电流;CP模式下，电子负载将根据编程的功率设置启动负载功率吸收操作（负载电压×负载电流)

为满足不同测试的需求，静态功能吸收定电流;动态功能在两个吸收条件下定期切换;序列功能为多于2种吸收条件提供测试。序列功能可分为正常序列和快速序列。正常序列是产生复杂序列最灵活的方式，其可以便于用户基于不同的吸收条件（ CC,CR,CV或CP模式）和时间（可调节范围:1ms~999h59min59s )来建立一组可改变的电流吸收条件。快速序列允许设置的最小步进分辨率为25us。设置多个步骤的参数可以模拟各种实际负载条件的连续电流变化。例如，使用电子负载测试功率驱动工具的电源时，我们首先用示波器电流探棒获取波形，随后用获得的波形来编辑仿真的电流波形，通过电子负载的序列功能来测试功率驱动工具并分析其操作状态。软启动功能允许用户确定吸收电流的上升时间，即判定达到电子负载设置电流，电阻或功率值所需的时间。设置软启动的正确上升时间有效对抗由待测物（电源）瞬态输出电流引起的输出电压波动。值得注意的是，一般的直流负载是不具备软启动功能的。当执行高速吸收电流操作时，在连接电子负载和被测物的电缆上的电感效应将导致电子负载的输入端子上的瞬态电压降，因此，将导致电压非单调增加。PEL-3000AE 的软启动功能不仅允许输出电压单调增加，也避免了待测物上浪涌电流和浪涌电压的发生。例如，测试使用电源，LED和直流负载（已激活软启动功能）可以防止浪涌电流和浪涌电压对LED的伤害。

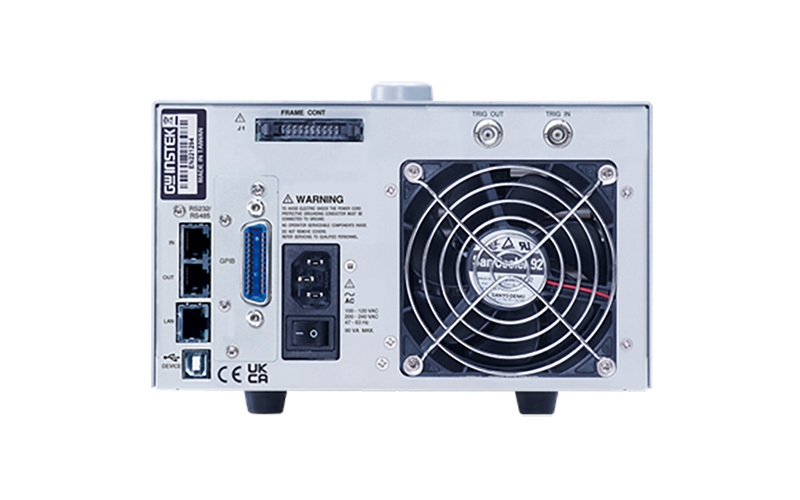

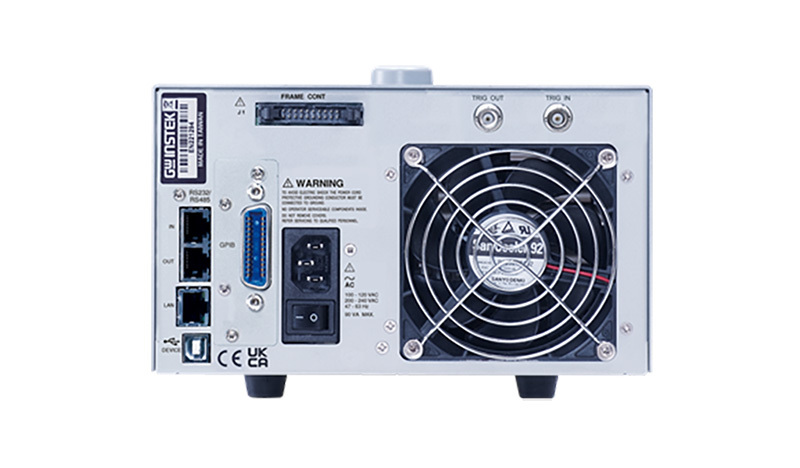

PEL-3000AE的内置BATT测试自动化电池放电应用提供更灵活的放电停止设置以及放电电流设置的上升和下降转换速率。待测物(如电源)的OCP,OPP测试自动化，为用户提供高分辨率测量值，以验证待测物的激活点。为用户提供测量结果，以帮助他们确定待测物的实际过保护激活点是否满足法规。除此之外，PEL-3000AE为用户提供通过外部电压，外部电阻和开关控制PEL-3000AE的模拟控制端子。模拟控制端也可以监视电子负载的状态，显示报警保护。
